FBG 센서

[더블이엔]은 광섬유 브래그격자 센서 분야를 선도하는
독일 Fisens社의 한국 대리점입니다.

초소형의 FiSpec 시리즈는 FBG(Fiber bragg grating) 기반의 분포방식(distributed) 광섬유센서로 작고 가벼우나 놀라운 분광 분석 성능을 통합하고 있어 한정된 공간을 가진 수많은 응용분야에 폭넓게 적용할 수 있습니다.

용도

FBG(Fiber Bragg Grating) 분산방식 광섬유센서 – Fisens
측정원리 : ∆temperature, ∆strain

    1. 분포 프로파일 측정 (Distributed Profile Measurement)
  • 2. 변형 측정 (Strain measurement)
  • 3. 온도 측정 (Temperature measurement)
  • 4. 힘 측정 (Force measurement)
  • 5. 압력 측정 (Pressure measurement)
  • 6. 곡률 및 변위감지 (Curvature and displacement Detection)
장점

1. FBG Sensors

  • 높은 내구성과 내열성의 광섬유소재

  • 전자파(RF, EMI)의 영향을 받지 않음

  • 폭발 및 방사선 환경에서 안전하게 사용

  • 분산형 센서로 고객이 센서의 위치를 customizing 가능

  • 최대 30개의 센서를 한줄의 센서체인에 배치 가능

  • 측정 목적에 따른 FBG센서 Capillary 선택가능

    온도(환경), 스트레인

2. Interrogator

  • 작고 가벼운 디자인

  • SW, 통신용 프로토콜, 샘플코드 무상제공

  • 손쉬운 설치/통합

  • 경제적인 가격

  • 정확도

    X100(0.2K, 2 µε)

  • 해상도

    0.001℃, 0.01µε
제품
  • FBG Sensors
  • Interrogator
  • Software

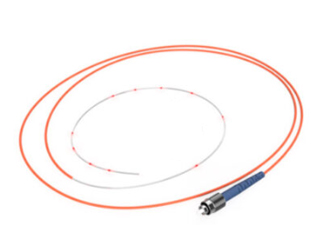

FBG Sensor Chain – 850nm

FBG 센서
최대 30개 센서 갯수 최소 1mm FBG 센서 간격

  • 800~900 nm 범위
  • 최대길이 500m
  • 온도:-40~350도(최대800도)
  • Bare fiber
  • 센서 보호튜브: 피크 ,
    실리카, SST, 세라믹
  • Interrogator: FiSpec FBG X series
FBG Sensor Chain은 용도에 따라 센서의 갯수, 간격, 재질(광섬유/센서 보호튜브/리드인 보호튜브)의 Customizing이 가능합니다.

FBG Sensor Chain – 1550nm

FBG 센서
최대 50개 센서 갯수 최소 1mm FBG 센서 간격

  • 최대길이 500m
  • Interrogator: 타사 1550nm 제품에 사용
FBG Sensor Chain은 용도에 따라 센서의 갯수, 간격, 재질(광섬유/센서 보호튜브/리드인 보호튜브)의 Customizing이 가능합니다.

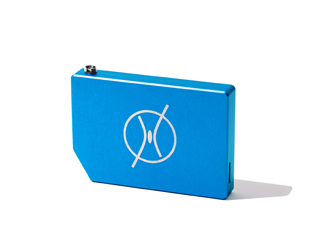

FiSpec FBG X 100

1채널 채널수 30개 최대 FBG센서

  • 808~880nm
  • Sampling Rate : 1~200Hz
  • 통신: USB/UART
  • UDP, S/W Protocol
  • 정확도(@10Hz): 0,1°C | 1μe

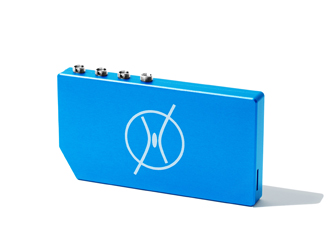

FiSpec FBG X 400

4채널 채널수 120개 최대 FBG센서

  • 808~880nm
  • Sampling Rate : 1~200Hz
  • 통신: USB/UART
  • UDP, S/W Protocol
  • 정확도(@10Hz): 0,1°C | 1μe

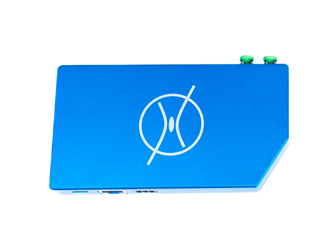

FiSpec FBG X 1000-2

FBG
1채널 채널수 2개 광섬유 port

  • 최대 FBG센서 24개
  • 815-865nm
  • (최대 12개 X 2port)
  • Data Transfer Protocol, Modbus
  • 최대Sampling Rate(USB) 2kHz(High-speed mode)
  • 정확도(@1kHz): 0,1°C | 1µe
  • 통신: USB, RS-485, Ethernet

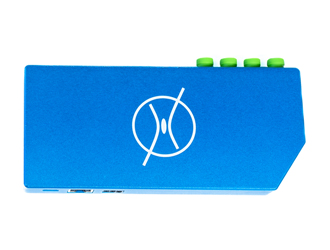

FiSpec FBG X 1000-4

FBG
1채널 채널수 4개 광섬유 port

  • 최대 FBG센서 24개
  • 815-865nm
  • (최대 6개 X 4port)
  • Data Transfer Protocol, Modbus
  • 최대Sampling Rate(USB) 2kHz(High-speed mode)
  • 정확도(@1kHz): 0,1°C | 1µe
  • 통신: USB, RS-485, Ethernet

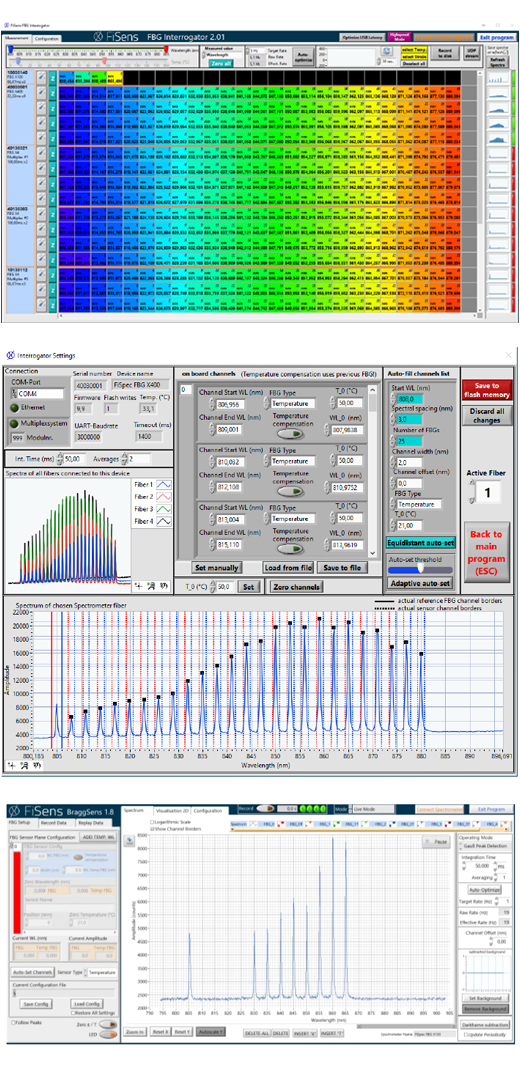

Software

  • 1. 전용 소프트웨어(무상제공)
  • 2. 데이터로그 (엑셀호환 등)
  • 3. SW용 프로토콜 / 샘플코드 제공
  • 4. FiSens FBG-Interrogator / FiSens BraggSens
