자기 센서

[더블이엔]은 자기광학센서 분야를 선도하는
독일 Matesy GmbH 의 한국 대리점입니다.

Matesy社는 자기광학센서기술(MO: magnetic optical sensor) 기반의 자기장시각화 측정시스템 이외에도 라인홀센서 시스템(MHLS), 영구자석측정시스템(m-axis), 가우스미터(테슬라미터), Radial shaft 검사기(STT)등의 뛰어난 솔루션을 제공하고 있습니다.

용도

혁신적인 기술을 이용하여 자석, 자기장 및 자기 구성 요소 측정 및 시각화 구현

1. 자기장 시각화 및 측정시스템: cmos-magview, mageye, magview

영구자석의 자화상태 검사
용접부위의 자기 탐상
리니어 및 로터리 엔코더
금속 시리얼번호 인식(예: 자동차)
자성잉크의 품질평가
위폐감별
R&D : 금속 및 비자성재료 연구개발

2. 영구자석의 자화각도, 자기모멘트 측정시스템 : m-axis
- 잔류자기, 자기모멘트, 자화방향 측정
- 유리/태양광 sputtering
- Teslameter, Gaussmeter
3. 테슬라미터( 가우스미터): 3MTS
- 영구자석과 자석 시스템의 품질검사 및 모니터링
- 자기장과 자석을 이용한 시스템, 프로세스의 개발
- 자기장 맵핑
- 생산공정/연구소
4. 자기장 라인 센서 : MHLS(Matesy hall line sensor)
- 자동차 산업
- 유리 산업
- 항공우주
- 의료 기술
- 공장 자동화
5. Radial shaft 검사 : STT Shaft twist tester
- 자동차 산업, 정밀부품생산제조업
6. Fluxgate-magnetometer
- 지구, 생물 자기장 분야
- 도시 내 자기장 간섭 및 전력선 위치

장점

자기장 시각화 센서 및 측정시스템 :
cmos-magview, mageye, magview, MO sensor
간편한 측정
자기장의 이미지 시각화
영구자석의 자화각도, 자기모멘트 측정시스템 :
m-axis
정밀한 측정
다양한 매개변수 측정
간편한 측정
전용 S/W 제공
테슬라미터(가우스미터):
3MTS
폭 4mm, 두께 1mm로 작고 좁은 측정 환경에서 자기장 측정
12bit 아날로그-디지털 변환
호스트 PC와의 USB 통신
소프트웨어 확장 가능한 Library 제공
기계적 손상 방지를 위한 탄소섬유 홀더 채택
자기장 라인 센서 :
MHLS(Matesy hall line sensor)
움직이는 공정(회전장치, 인라인 등) 적용 가능
소프트웨어 요구사항 감소
산업용 버스방식(bus system)을 통한 자동화
빠른 측정 속도
짧은 사이클 시간 동안 100% 제어 가능
기존 생산 라인에 통합 가능
우수한 견고성
Radial shaft 검사 :
STT(Shaft twist tester)
간단한 이미지 방식의 불량 판별
전용 S/W 제공
Fluxgate-magnetometer
single axial Fluxgate-Sensors 채택
아날로그와 디지털 선택 가능
전기 전도성 물질의 재료 결함 검출에 사용
디지털 : 교정되어 있어 사용이 간편
아날로그 : 고도의 필드 분해능 작업에 적합

제품

자기장 시각화 센서 및 측정시스템
영구자석의 자화각도, 자기모멘트
테슬라미터(가우스미터)
자기장 라인 센서(MHLS)
Radial shaft 검사(STT)
Fluxgate-magnetometer

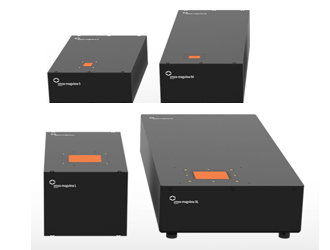

cmos-magview

자기장 시각화 및 측정 특징	S / M / L / XL 종류

Specification Sensor size : up to 45x60mm Measurement time: 1 second Geometric resolution : up to 15μm (depending on sensor and camera)

magview

이동식 자기장 시각화 장치 특징

Specification Direct visualization of magnetic fields Sensor size: up to D = 25mm (1inch) Field range 0.01 to 130kA/m (0.1 to 1,600Oe)

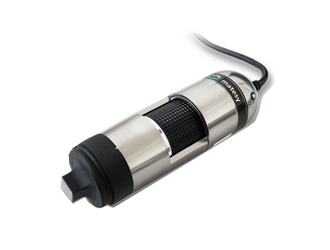

mageye

휴대용 자기장 센서 특징

Specification Direct visualization of magnetic fields Sensor size: up to 8x8mm Field range 0.01 to 130kA / m (0.1 to 1,600 Oe) USB 2.0 interface

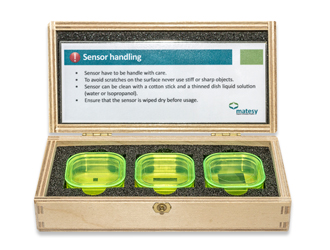

MO sensors

자기광학 시각화 센서 특징	Sensor type A, B, C, D, E 종류

Specification The highly sensitive magneto-optical sensors

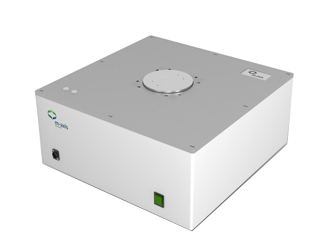

m-axis

영구자석 측정 특징

Specification 자기 모멘트의 결정 잔존율 계산 자화 방향 측정

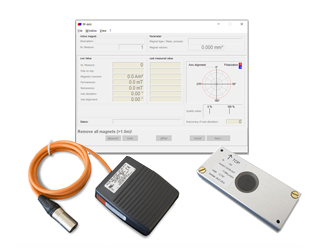

m-axis accessories

m-axis 기본 악세사리 내용

Specification 제공 Software Foot switch Test magnet(시스템 확인을 위한 테스트 마그넷)

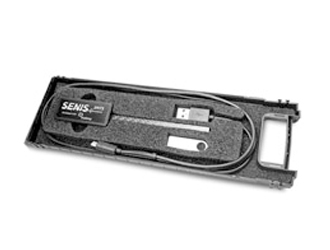

3MTS

3축 홀 프로브 특징	100mT, 500mT, 3T, 20T Measurement ranges

Specification 휴대용 Measurement accuracy: 1% F-bandwidth: DC – 500Hz 12-bit A/D conversion EEPROM for calibration data

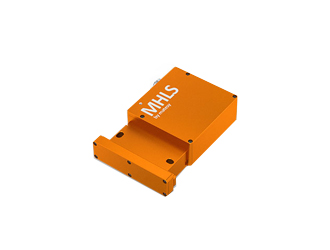

MHLS 80

77,5mm Measuring length	32 pieces 3D sensor

Measurement accuracy 3D: 0.5% for ± 800 mT Measuring rate (3D): 200 S/s 3-axis Hall sensors Digital data output

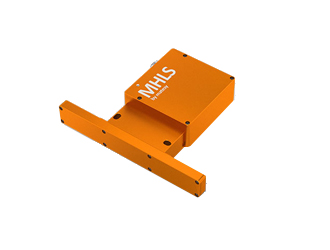

MHLS 160

157,5mm Measuring length	64 pieces 3D sensor

Measurement accuracy 3D: 0.5% for ± 800 mT Measuring rate (3D): 200 S/s 3-axis Hall sensors Digital data output

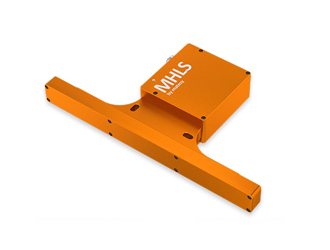

MHLS 240

237,5mm Measuring length	96 pieces 3D sensor

Measurement accuracy 3D: 0.5% for ± 800 mT Measuring rate (3D): 200 S/s 3-axis Hall sensors Digital data output

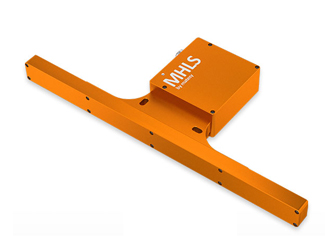

MHLS 320

317,5mm Measuring length	128 pieces 3D sensor

Measurement accuracy 3D: 0.5% for ± 800 mT Measuring rate (3D): 200 S/s 3-axis Hall sensors Digital data output

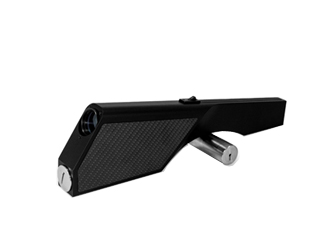

shaft twist tester NO

광학 검사 용도	DP 20 - 500 μm Measuring range

Twist depth Dt> 200nm * Axial back focus: 15mm Shaft diameter: 5 - 200mm (STT R150 N 300mm)

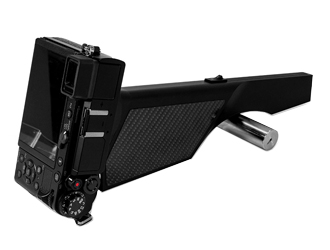

shaft twist tester NK

광학 검사 용도	DP 20 - 500 μm Measuring range

Twist depth Dt> 200nm * Axial back focus: 15mm Shaft diameter: 5 - 200mm (STT R150 N 300mm)

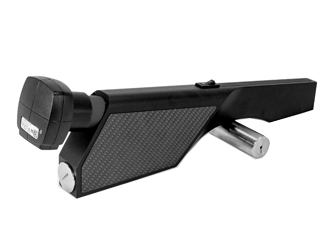

shaft twist tester NV

광학 검사 용도	DP 20 - 500 μm Measuring range

Twist depth Dt> 200nm * Axial back focus: 15mm Shaft diameter: 5 - 200mm (STT R150 N 300mm)

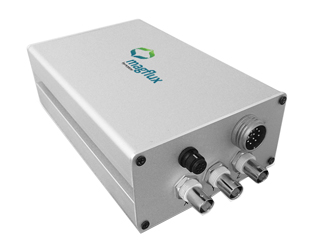

magflux FM-D

Digital 방식	1 Axes

Measuring range: +/- 100µT Sampling rate: max. 100Hz Converter depth: max. 24bits Field range: ≤ 5mT

magflux FM-A

Analog 방식	1 or 3 Axes

Measuring range: +/- 50 µT (others on request)
