광섬유 음향센서(AE센서)
[더블이엔]은 광섬유 음향센서 분야를 선도하는 프랑스 Phonoptics社의 한국 대리점입니다.
EMI, 방사선, 화학물질, 습도, 높은 온도를 견딜 수 있는 optical fiber microphone & sensor 제품은 가혹 환경에 설치된 제조설비, 연구개발장비로 부터 비정상적인 소리정보를 유용한 정보로 변환 감지하여 예지보전, 연구개발의 수많은 응용분야에 폭넓게 적용할 수 있습니다.
주요 용도
전자기파, 고주파, 고온, 화학물질, 방사선의 가혹 환경에 설치된 제조설비, 장비의 유용한 음향, 압력 정보 모니터링
- 1. 음향 모니터링
- 2. 동압변이 모니터링
- (Dynamic pressure variation monitoring)
- 3. 비파괴검사
- 4. 전기. 자기 현상의 분석
-
실리콘 웨이퍼 크랙 디텍션 High temp oven
-
MRI 음향정보 측정
-
제조설비, 장비의 보전필름제조용 연신기, 회전설비, 컨베이어, 베어링 설비
-
가스, 스팀 누출 감시
-
내연기관 엔진 모니터링
-
파이프(가스, 스팀) 동압 모니터링
-
항공기, 터빈 엔진 모니터링
-
용접 모니터링(arc, HF, plasma)
-
가압 탱크 모니터링
장 점
- 1. 장거리 설치 가능
- - up to 10Km long
- - 통신용 광섬유 사용(others on request)
- 2. 작고 가벼운 센서
- - 0.5 gram, 3.2mm dia (Alpheus100)
- 3. 손쉬운 설치
- - 표준 threaded hole(예 M5 등)
- 4. 고온에서 사용가능
- - Alpheus100 UHT 600도(1000도 제품 개발 중)
- 5. 전자파, RF, EMI 의 영향 없음
- 6. 폭발, 습기, 화학물질 및 방사선 환경에서 안전하게 사용
- 7. 다양한 DAQ 시스템 적용 가능(SIRIUS 등)
제품 구성
1.Fiber optic sensor Probe
-

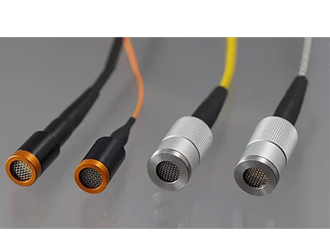

Evotis series
- 10mm diameter probe
- 금속/플라스틱/고온용 대응
- Bandwidth : 15kHz
- 비접촉 센서
-

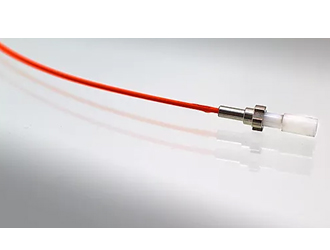

Alpheus Series
- 3.2mm diameter probe
- 표준/고온/초고온용
- Bandwidth: 20Hz to 100KHz
- 다양한 resonance variant 대응
- 비접촉 센서
2. Signal conditioner
-

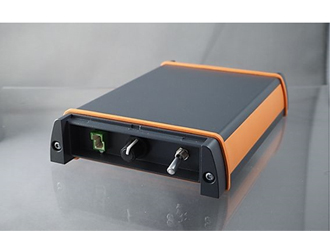

Myotis
- Standard version
- Output: BNC 50 Ohm ± 10V
- Gain: x1,x10, x100
- Digital Output: 16 Bit 44kHz
- Bandwidth(-3dB): 800kHz
-

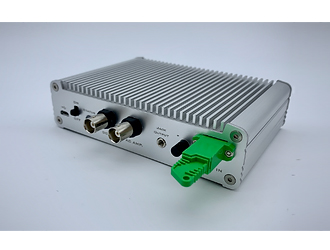

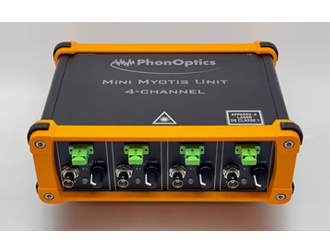

MiniMyotis
- Noise eater function
- Output: BNC AC ±2.5V, Jack 3.5mm, BNC DC 0-5V
- Connector: E2000 APC
- Bandwidth(-3dB): 800kHz
-

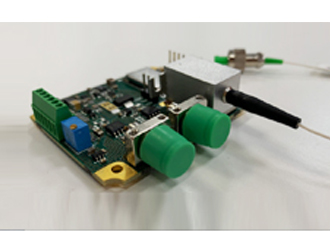

MiniMyotis PCB
- OEM Low-noise
- Output: screw terminal 0-4.5V
- Connector: E2000 LSH APC
- Bandwidth(-3dB): 800kHz
-

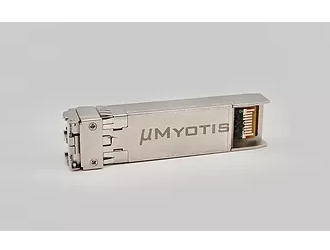

MicroMyotis SFP module
- OEM
- Connector: Duplex LC/PC
- Bandwidth(-3dB): 650kHz
-

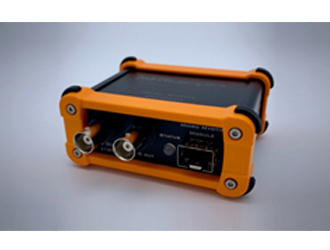

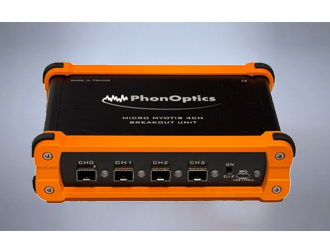

Breakout unit for MicroMyotis SFP module
- OEM
- Output: µUSB Serial 통신, BNC AC ±2.5V, BNC DC 50 ohm 0-4.5V
- Input connector : SFP+
-

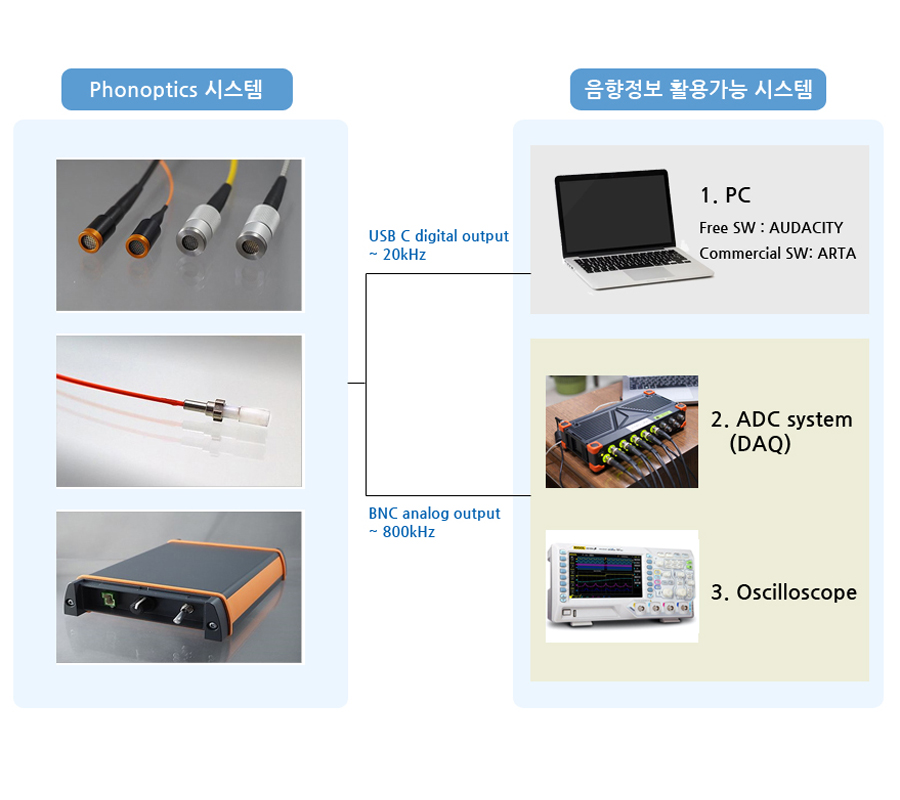

음향정보 활용 가능 시스템 구성도

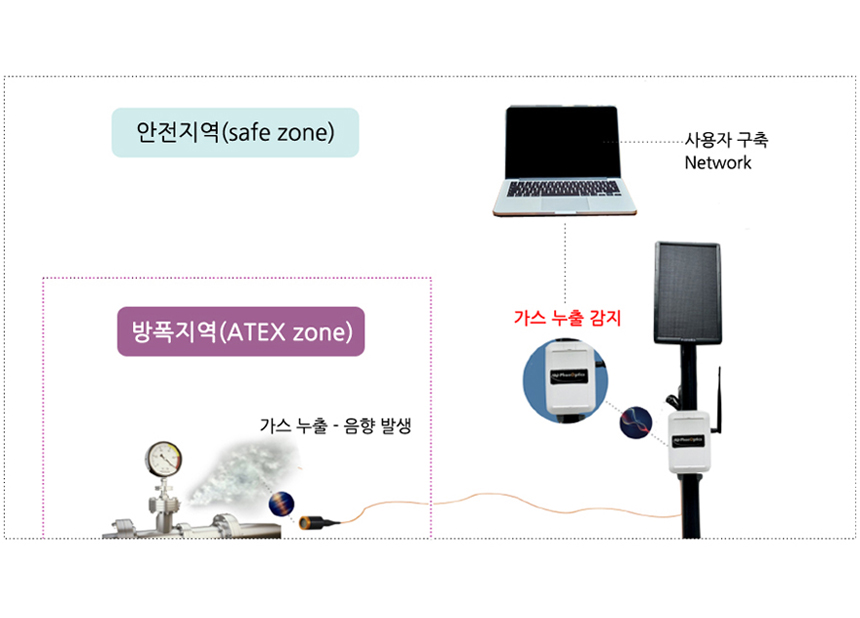

방폭지역 가스 누출 감지기(gas leak detector) 활용 예시
|
|
